超导量子比特是什么？新手十分钟入门

超导量子比特到底是什么？

超导量子比特=超导线路做成的“人工原子”。它借助超导材料零电阻与量子隧穿效应，让电流在微小环路里同时顺时针和逆时针流动，形成0和1的量子叠加。

一句话回答：超导量子比特就像一枚可以同时处于正反面的超导硬币，用来存储并操作量子信息。

为什么选“超导”而不是别的材料？

三点关键优势决定超导技术占据当下量子计算主流：

1. 低温低噪：在20 mK环境，超导金属电阻几乎为零，电流不会耗散，噪音降到更低。
2. 可微纳加工：借助半导体晶圆厂工艺，可以把上千万个量子器件一次性“蚀刻”在3 cm×3 cm的芯片上。
3. 门操作速度快：单量子门在5–10 纳秒完成，比离子阱快1000倍，比稀土原子体系快100倍。

借用莎士比亚《哈姆雷特》里那句“天地之间，有许多东西是你们的哲学里未曾梦到的”，超导线路的设计正是“把宏观电路缩到量子尺度”的惊人魔法。

超导量子比特怎么做成能算数的“芯片”？

01 材料与工艺

常用超导金属：铝、铌。铝薄膜厚度100 nm，双角度蒸发一次成形；铌耐磁场强，常见于高场读出谐振器。两者皆能用成熟的半导体光刻机做百纳米级精度。

02 三大基本类型

• 电荷型(Cooper Pair Box)——最早原型，受电荷噪声困扰
• 磁通型(RFQubit)——靠磁通量编码量子态，寿命短
• 改良的Tran *** on——引入大电容，压低电荷敏感度，当今Google、IBM、阿里达摩院全部布局

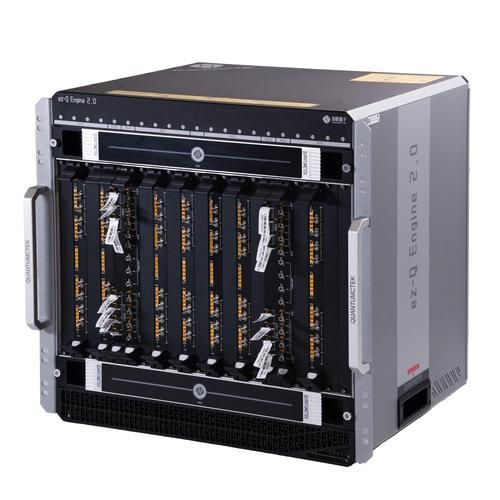

03 读出与门操作

量子态读取靠微波谐振腔。腔体频率在6 GHz左右，量子比特跃迁通过腔体“色散频移”映射为微波幅值变化；门操作则用20 ns的超快微波脉冲完成。

超导芯片实际能跑什么样的“量子程序”？

Google 2019年用53个Tran *** on跑随机线路采样，耗时200秒，对手Summit超算需10000年（Nature 574, 505）。IBM随后开源其127量子比特Eagle芯片测试数据，用“表面码”跑9量子比特逻辑门，逻辑错误率首次跌破阈值。国内，2024年中科大“祖冲之三号”实现66量子比特超导芯片，仅用32小时完成稠密子图问题求解，证实超导路线可拓展至千比特色。

超导量子计算还会遇到的“三座大山”

作为一名在量子硬件实验室跑冷机的博主，我眼里真正卡住新手的门槛不是量子算法，而是：

1. 相干时间短：Tran *** on典型T1=100 μs，算法一复杂就“退相干”翻车。
2. 连线爆炸：每个量子比特需要3–4根微波线，当芯片达1000比特时，如何走出“线材森林”？
3. 稀释制冷机数量不足：全球一年只能交付不足百台稀释制冷机，比高端GPU还稀缺。

好消息是，2025年新问世的“3D集成互连技术”已在IBM Poughkeepsie落地，将微波线布线层数从2层提升到7层，让一千比特级芯片成为可能。

给入门小白的动手清单

别急着买冷机，先从免费模拟器开始玩：

1. IBM Qiskit Metal：30行代码，拖拽就能生成Tran *** on版图。
2. Google Cirq：可调用72比特超导虚拟处理器玩“QAOA”算法。
3. 国内：本源量子“OriginPilot”提供24比特在线真机，注册即送5000次跑机时。

我的个人经验是，先在室温里把算法跑通，再考虑低温实验。去年我用RTX A6000在Qiskit里跑了64比特“VQE”, 先排雷，之后才敢把线路塞进4 K的稀释制冷机。

未来五年值得关注的两个动向

动向一：超导“模块化”。将几百个比特做成一个模块，用声学中继或光子耦合来连接，这样单模块出错不会拖垮全局。Amazon Braket公布“Ocelot”原型，预计在2027年拼装成1000模块，总量子比特将突破50万。

动向二：片上冷却。芬兰阿尔托大学近期在Nature Electronics发表研究：在超导铝膜内嵌入微型磁制冷元件，可把局部热点温度降到8 mK，把制冷时间从72小时压缩到12小时。若能在芯片级铺开，将大幅降低实验门槛。

“凡所有相，皆是虚妄……见诸相非相，即见如来。”《金刚经》虽谈空论虚，却也暗示我们：量子本质并非“是0是1”，而在于如何精准操控“叠加”与“纠缠”。

结尾

把视角拉回读者本身：如果你对超导量子比特感兴趣，不妨今天就把“IBM Quantum Composer”打开，亲手给一枚虚拟Tran *** on加一个π/2脉冲。十分钟之后，你会真切感到那句老话——“纸上得来终觉浅，绝知此事要躬行”。
