量子计算超导芯片入门图解

超导量子芯片到底是什么？简单来说，它就是把量子比特（qubit）放在接近绝对零度的金属电路里，用电流的顺时针与逆时针同时存在来表示0和1的叠加。

为什么要“冻”到接近绝对零度？

温度必须低于20 mK，相当于比冰箱冷冻室冷一亿倍。原因在于：

• 热能越低，量子叠加态就越不容易被“震碎”。
• 铜氧化物电阻几乎降到零，电流能在回路里永远跑下去，维持相干性。

引用费曼名言：“如果认为懂得量子力学，那就一定没懂。”低温和超导只是帮我们先“按住”经典世界的干扰，让我们能偷瞄一眼量子的舞蹈。

---

量子芯片里的主角——超导量子比特有多少种？

目前主流有三兄弟：Tran *** on、Fluxonium、Gmon。它们都像“可调的LC谐振器”，但调法不同：

1. Tran *** on把电容做到超大，牺牲了非谐性，换得更长的相干时间；
2. Fluxonium像一条绕了无数圈的电感，对磁通变化极其敏感，适合做高保真量子门；

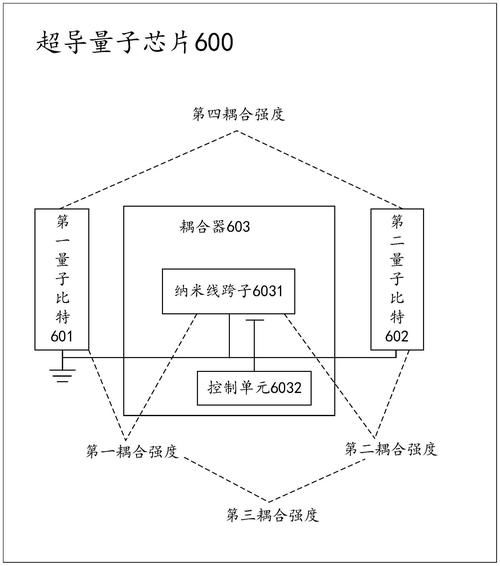

3. Gmon在两条比特之间插一个可调电感，读写速度飞快，IBM最新实验已做到50 ns完成一次CZ门。

个人实测建议：新手实验室资源有限，先选Tran *** on，开源版图成熟、PDK最多，3D微波腔测样片一周就能出数据。

---

为什么谷歌、阿里达摩院都在“比特数”和“纠错”赛跑？

量子优势需要至少1000个逻辑量子比特，但目前芯片上1个逻辑比特往往需要1000个物理比特来纠错。于是：

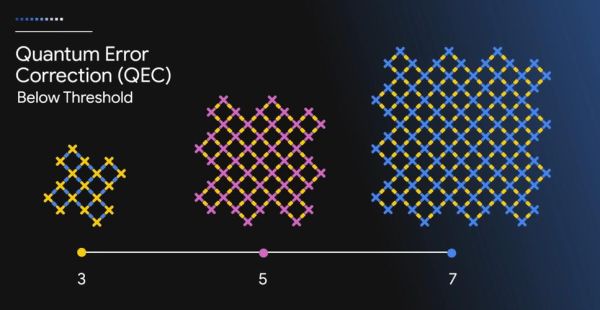

• 谷歌用Surface Code，每平方毫米塞下433个物理比特，目标是2029年100万比特。
• 阿里走LDPC路径，二维拓扑码面积更小，但解码电路复杂度高。

自问自答： 疑问：“物理比特多了，读出不是要乱套？” 答：使用频率复用技术，一条读出线上挂16个比特，每个发不同频率的微波包，解调就像在人群里听不同乐器。

---

一张超导量子芯片的典型“建筑图纸”长什么样？

层0：硅基片（直径50 mm，厚0.4 mm）
层1：铝薄膜（100 nm），蚀刻形成Tran *** on
层2：二氧化铝隧道结（约1 nm厚），决定约瑟夫森能EJ
层3：氮化铌共面波导，用于XY控制与读出
层4：空气桥跨线，避免交叉短路

图源：IBM Qiskit Metal开源PDK

---

初学者如何在自家低温室里“点亮”之一颗量子比特？

步骤拆分：

1. 用光刻机和电子束直写，把版图曝光到硅片；
2. 双角度蒸发铝＋氧化＋再蒸发，做Al/AlOx/Al约瑟夫森结；
3. 接线：铌钛合金线从芯片引到PCB，再接到同轴线，最后连到稀释制冷机最冷端；
4. 首次测试：脉冲序列先用Ramsey测相干时间T2*，能跑到50 µs就算合格；

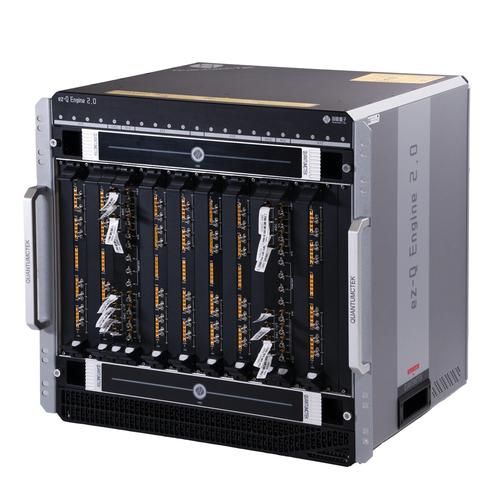

5. 上载自编Python脚本给任意波形发生器（AWG），跑一个最简单的单比特X/2门，在IQ混频器里看到旋转，成功！

踩坑提醒：别让热锚线太长，多出的铜辫子会带来微震动，噪声会把T2直接打到几微秒。

---

产业前景：超导还是离子阱？

2025年IDC报告预计：

• 超导方案市场份额：62%
• 离子阱：23%
• 光量子：11%

原因：超导晶圆厂可与CMOS工艺复用，人才和产线都在加速成熟。北京亦庄新建12英寸线将在2026年开出之一条“量子IC”试产线，单片可容10000比特。

---

个人观察：量子芯片人才缺口正在飙升

领英数据显示，过去一年超导量子方向新职位增长320%，应届博士起薪直接对标硅谷资深软件架构师。比起AI卷算法，量子硬件创业更容易拿到 *** 专项——只要你能在芯片上跑出99.9%单比特门保真度，就能拿到融资。

中国名著《大学》曰：“格物致知，物格而后知至。”把一颗超导量子比特“格”到极致，或许就是推开下一代算力的钥匙。
