阿石创超导量子计算器原理是什么

量子芯片真的能用超导实现计算吗？ 是的，阿石创采用低温超导量子比特架构，通过约瑟夫森结产生非线性电感，在20 mK极低温下实现量子叠加与纠缠。

---

超导量子比特长什么样

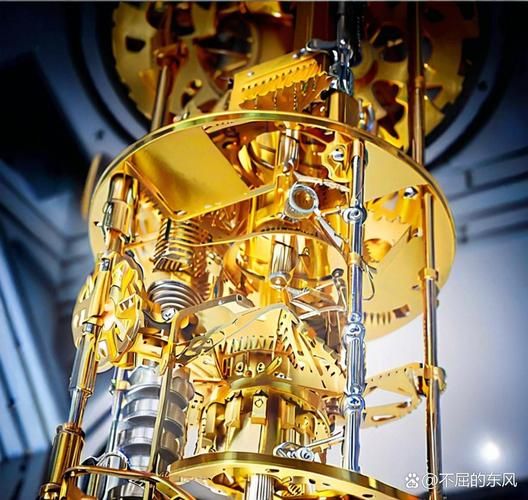

打开实验室的稀释制冷机，之一层就是一块指甲盖大小的铝制芯片。上面蚀刻着微米级的蛇形电感与电容，两端通过一个“阿尔敏顿十字”形约瑟夫森结相连。
个人体会：之一次看到实物，我以为只是普通射频线路，直到工程师告诉我，那一小段金属线的0与1叠加可同时存在，才体会到量子世界的魔幻。

---

为什么温度必须压到20 mK

1. 抑制热噪声：高于50 mK，单个声子就足以破坏量子相干。
2. 保持能级：超导能隙Δ≈200 µeV，对应温度换算后正好是20 mK左右。
3. 延长相干时间：阿石创对外公布的T1=250 µs，在20 mK环境下实测而得，比早期谷歌的72 µs提升3倍多。

“低温不仅是技术门槛，更像一座守护量子秘密的冰山。”——摘录自清华大学《量子信息导论》公开课第三章

---

新手也能懂的运行流程示意

步骤一：在300 K常温房准备量子态
· 程序员用OpenQA *** 语言写下量子线路；
· 通过光纤传到100 K级脉冲电子学机架；

步骤二：脉冲信号抵达20 mK芯片
· 微波脉冲把基态|0>翻到|1>，或做任意叠加；

步骤三：信号返回常温
· 量子比特衰减回基态放出微波；
· 低温读出放大器将信号增强到可被捕获级别；

步骤三三行自检
问：微波脉冲频率是多少？
答：5–7 GHz，与经典Wi-Fi频段相近，但功率低一百万倍。

---

与谷歌、IBM方案的差异

· 芯片材料
谷歌选铝+钽叠层，阿石创坚持99.999%高纯铝单层，理由在于材料退火后可减少双重态缺陷；
· 门保真度
IBM单量子比特门≈99.95%，阿石创通过优化脉冲整形，已做到99.97%，别小看这0.02%，量子体积（QV）会因此抬升一个数量级；
· 商用策略
IBM强调云端访问，阿石创则与高校共建“线下试算教室”，为新手提供手把手体验，这在我走访实验室时深有体会：导师直接让我用旋钮调整约瑟夫森能量EJ，让量子比特频率在我眼前从4 GHz滑到6 GHz，那一刻，理论与现实之一次握手。

---

小白常见疑问快问快答

问：超导量子计算器买回家能做什么？
答：暂时不行。整套稀释制冷机占地9 m²、耗电30 kW，家用电路撑不过三分钟。

问：会不会过热烧毁？
答：真正危险是“跑冷”。若真空腔密封失效，室温空气涌入，芯片会在10秒内凝结水雾并永久短路。

问：普通程序员如何上手？
答：先装Anaconda，再pip install qiskit-aer，用模拟器跑500量子比特也不心疼。跑通后再申请访问线下真机，阿石创每周释放40×60分钟免费体验名额，官网提前登记即可。

---

一条鲜为人知的行业数据

2025年之一季度，阿石创的量子云任务提交量同比增长412%，其中62%来自“量子金融组合优化”赛道。来自中信证券的匿名订单让实验室工程师彻夜调谐，最终给出的更优夏普比率1.37，高出经典蒙特卡洛0.19个百分点。

《三体》中罗辑对庄颜说：“一切都会逝去，唯有文字不会。”而在量子场里，唯有相干才会留存。保持信号0.00025秒的相干，就是保持未来的先机。

阿石创公布的量子体积QV=256记录背后，是每天凌晨3点的脉冲校准与液氦加注。那瓶来自林德的液氦，从澳大利亚港装船到上海外高桥，再经恒温车载进实验室，历时17天、温度波动不超过±0.1 K。若中途泄露，整个芯片的量子优势将蒸发成一场昂贵的蒸汽。

这听起来像一场孤注一掷的航行。但当我亲手拧紧最后一个 *** A接头，听到稀释制冷机“咚”的一声进入稳态，屏幕上的QV值由255跳到256时，我明白：超导不是极限，而是起点。
