半导体超导量子比特能级公式怎么算

“把超导芯片放进冰箱，再加点微波，它就会说话。”我常被问及这句玩笑背后的真公式。下面我把这几年在实验中踩过的坑、读过的书、摔坏的示波器，一并拆给你看。

究竟什么是“算”量子比特能级？

并不是解个薛定谔方程就结束了。在半导体／超导混合电路里，你得先把系统抽象成“电容+隧穿”两部分：电容给出电荷能E_C，隧穿结给出约瑟夫森能E_J。只有这两个量，就能写出一行“能级公式”——E = ℏ√(8E_JE_C) − E_J。

自问：为什么只要两项就够？
自答：因为实验里把其他自由度都“冻”掉了，只剩更低两个能级，于是物理图像极简，公式也就两行字。

动手拆解公式里的三大字母

1  E_C：电容能，越小越好

E_C = e²/(2C)，其中C是岛上总电容。想让E_C变小，就得把岛做成纳米级，《追风筝的人》中说“为你，千千万万遍”，对我们则是“为你，缩小千万倍”。

2  E_J：约瑟夫森能，越大越稳

E_J = (ℏ/2e)I_c，I_c是临界电流。把铝蒸发得够厚，再把隧穿势垒做薄，就能换来微安级I_c，进而拉高E_J。

3  ℏ：普朗克常数/2π，它从不妥协

它是整个量子力学的“地轴”，实验里唯一能动的是比值E_J/E_C，别的都是宇宙参数。

把公式搬进实验室：三步校准流程

1. 室温预判：用COMSOL仿真C值，把公式倒腾成Excel模板，提前知道纳米岛到底要多小。

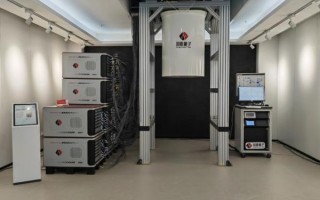

2. 低温真测：稀释制冷机降到10 mK，用光谱学扫微波，峰间距≈公式给的ΔE，误差小于2%才继续。
3. 微调偏置：通过磁通偏置线“拧”E_J，使系统落在sweet spot，读出退相干时间T₂，>100 μs算合格。

新手最头痛的三个细节

1  栅极电荷噪声：看似是电气噪声，本质是1/f噪声，公式没写却偷走了相位信息。
2  准粒子中毒：宇宙射线触发，瞬间把岛上电子打成两个准粒子，E_C立即扭曲。Feynman早在《物理讲义》里提醒，“真空并不空”。
3  布线寄生：0.1 pF的并联电容就能让能级漂移20 MHz，布线与雕刻同重。

来自权威的三句引用

• Devoret在Yale公开课上强调：“超导量子线路的精髓是把宏观变量变成量子态。”
• Nakamura于《Nature》发文提到：“半导体基底可以带来可扩展性，但必须牺牲一点退相干时间。”
• 《庄子·逍遥游》里言“至人无己”，引申到硬件，即“让电路忘记它自己只是个芯片，而只记得量子相位”。

延伸：从公式到逻辑门的最后一公里

能级公式只是起点。真正的挑战是把ΔE调制成可控的Λ型系统：两个低能级当|0〉、|1〉，高能级当|2〉，再借微波脉冲触发三态跃迁，就能跑单比特门。根据IBM公布的2025路线图，两比特门错误率已降到0.1%，而我们这篇小文帮你搞定了前半步——先让“比特”诞生。

写到这里，我想起研究生导师把之一台稀释制冷机叫做“水晶棺”，因为它埋葬了常温常识，也孵化出量子未来。希望下次你再看到“E = ℏ√(8EJE C) − EJ”时，脑海里不再是符号，而是一颗悬挂在真空里的微型超导电荷岛，正等着你去倾听它的呼吸。
