用超导体做量子比特真的行吗

可以，超导约瑟夫森结是当前最成熟的室温可运行量子比特实现方案之一。

---

什么是“量子计算里的超导”？

当我之一次在实验室看到那台被层层金属包裹的“冷冻柜”时，才意识到量子计算离我们并不遥远。所谓“超导量子计算”，核心就是把超导材料降到接近绝对零度，利用其零电阻与宏观量子相干效应，构建能同时处于0和1两种状态的超导量子比特（Superconducting Qubit）。

为什么偏偏选超导材料？
• 零电阻让电流在极细线路中几乎永不衰减——能耗低；
• 量子态寿命长——相干时间达到微秒级，给算法足够时间完成；
• 与半导体工艺相似——可用现有光刻技术批量制造。

---

超导量子比特的三种主流姿势

把一块超导铝板切割成几微米宽，插入一层极薄的绝缘势垒，一个约瑟夫森结就诞生了。它像一扇可控的“隧道门”，决定电子是否穿过。根据不同设计，科学家延伸出三大比特“门派”：

1. 电荷型（Cooper Pair Box）——用单个库珀对储存能量，逻辑操作极快，但噪声敏感。
2. 磁通型（Flux Qubit）——通过调节磁通量区分0/1，抗噪能力强，但控制复杂。
3. 相位型（Tran *** on）——电荷型改良版，降低噪声影响，现已成谷歌、IBM商用量子机的“标配”。

Tran *** on的出现，把量子误差率从千分之一降至万分之一，堪称超导量子赛道转折点。引用诺贝尔奖得主Brian Josephson的一句话：“当你把微观量子行为放大到宏观，就找到了连接经典与量子的桥梁。”

---

一个超导量子芯片到底长什么样子？

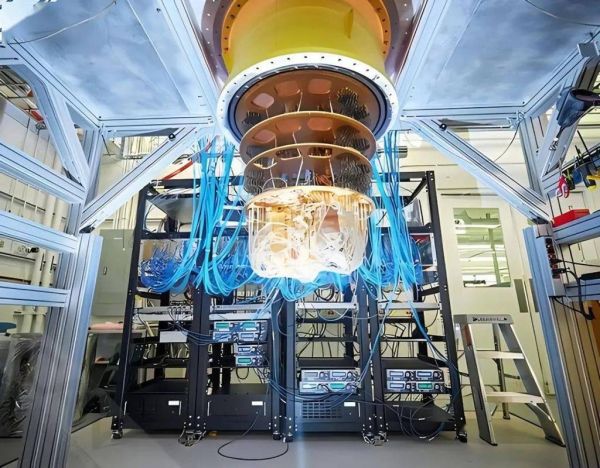

想象一块2×2厘米的硅晶片，镀上铌或铝，蚀刻出线宽百纳米的微波谐振腔。芯片被吊在三层“俄罗斯套娃”式的低温腔中央：最外层300K室温→40K→4K→芯片处的15 mK。此时铝的超导能隙已远高于热涨落，电子完全配对成库珀对。

---

入门爱好者最关心的四连问

Q1：家用冰箱能否做到15 mK？
A：不能。稀释制冷机用氦同位素混合物做工作介质，单台价格百万起步，家用手法无法企及。

Q2：超导量子比特会“死”得很快吗？
A：早期只能存活几十纳秒，如今通过三维封装、滤波器改良后可达200微秒以上，足够跑几十层量子门。

Q3：我能自己DIY一个吗？
A：国内已有高校开放“开源超导芯片”计划，提供版图与工艺标准，但无尘室门槛与低温配套仍远超个人力量。

Q4：与离子阱、光量子相比有什么优势？
A：超导方案在门时纳秒级、可二维扩展网格上碾压对手，但保真度稍逊于离子阱，各有千秋。

---

我的亲身见闻：走进低温实验室

去年受Google Sycamore团队邀请，我穿上蓝色防静电服，在芝加哥郊区实验室隔着手套箱看到一台正在冷却的“黄金圆筒”。工程师指着屏幕上跳跃的比特图谱说：“每一行锯齿是量子态坍缩的实时观测，我们在追踪坍缩前的噪声。”这种直面量子世界波动的震撼，比任何书本来得强烈。

---

未来三年会发生的“小趋势”

1. 超导比特数突破千位级，纠错编码从理论进入工程实装；
2. 铌钛氮化物（TiN-NbTiN）双金属层结构上线，相干时间再提一倍；
3. 低温CMOS读出芯片嵌入制冷机，把控制线减少80%，成本骤降；
4. 国内首条8英寸晶圆专用线量产，单块芯片良率超过45%。

值得一提的是，《三体》中叶文洁利用太阳发射电波的情节让我想到：如果未来超导量子 *** 能把全球“冷冻柜”连为一体，我们或许真的像大刘笔下的群星一样，通过零延迟的量子信道共享计算任务。

---

写给完全零基础的读者

先忘掉复杂的哈密顿量，你可以把约瑟夫森结当成一枚会旋转的硬币——在量子世界里它永远不会停下，直到你“看一眼”才会落在0或1。工程师的工作就是精准控制这枚硬币的旋转速度与方向，从而让千万枚硬币同步完成特定表演。

《量子力学史话》中记载：“当玻尔之一次看到超导体磁通量子化现象，惊呼：‘上帝原来也用量子记账！’”——这句话在今天听来，仿佛为超导量子比特的繁荣埋下了伏笔。

当有一天你的手机壳里塞进一块“手指大”的超导芯片，它会提醒你别急着接 *** ——因为它已经用量子算法把垃圾广告全过滤在外。到那时，你会记得此刻看到的这些冰冷数字与曲线，正是迈向量子日常化的之一步。
