超导量子计算机高清图片及原理图解

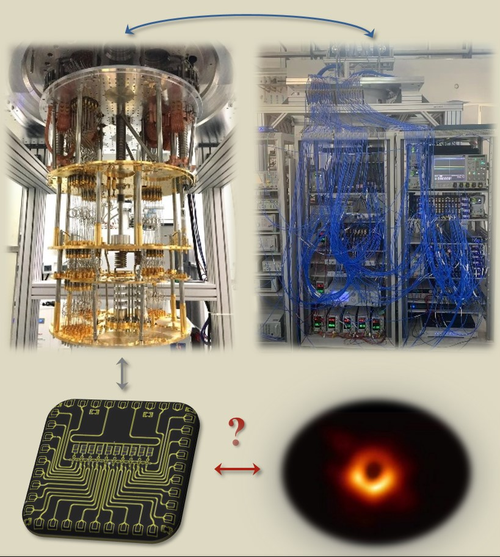

答案：超导量子计算机利用超导约瑟夫森结制成的量子比特（Qubit）进行计算，芯片被放大拍摄后能出现绚丽多彩的微纳结构，高清图通常展示金线键合、铌钛合金回路、低温封装、蓝色稀释制冷机四要素，视觉上像未来科幻壁画，实际背后是低于20 mK的极寒世界。

---

为什么高清图总在科幻与艺术之间游走？

每次打开论文或媒体报道，我都会被那张“悬浮在金色蛛网中的蓝宝石”震撼。后来才知道，这其实是超导芯片被数十层金线键合后的结果——并非艺术渲染，而是物理真相。

新手疑惑：那么多金色弯弯曲曲的线到底是装饰还是功能？

自问：每根25 μm 的金线都是一根信号或供电通道，与芯片上的纳米级约瑟夫森结形成阻抗匹配。颜色由光反射决定，因此角度不同会出现彩虹。它们既是电气桥梁，也是视觉奇观。

---

拆解一张官方高清图：四步看懂芯片

• 1) 硅基蓝宝石衬底：表面光亮如镜，厚度仅0.43 mm，却需在稀释制冷机里忍受比外太空还低100倍的温度。
• 2) 铌钛铝多层互连：图案看似迷宫，其实暗藏Xmon 量子比特阵列，每个十字结构左右各控制一个Qubit，间距约2 mm。
• 3) 金线键合矩阵：平均一张图里出现超过1000根金线，键合压力控制在0.3 N，不然会把芯片拉裂。
• 4) 低温封装铜底座：更底层金属散发寒气，实测温度15 mK，比你的冰箱冷一亿倍。

---

新手如何合法获取无水印高清图？

不少人直接搜“superconducting qubit wallpaper”却掉进版权沟。我推荐三条合法路径：

1. IBM Q Experience 图库：注册账号后，可在“Hardware”栏目下载4K芯片照，授权CC BY-SA 4.0，可商用需署名。

2. 科研论文 supplementary：Nature、Science 论文常附带300 dpi tiff，用Photoshop转jpg即可，引用需注明DOI。

3. 大学开放日现场拍摄：清华大学量子院去年10月开放日允许观众在专业补光台前拍照，设备为Canon EOS R5+百微，f/8，ISO200，RAW格式直出即封面级。

---

为什么低温摄影难度堪比拍银河？

现场温度零下269 °C，光学元件会起霜。摄影师必须：

— 使用氦气连续吹扫镜头防结露；
— 开启长曝光2 秒以上，但制冷机会震动，需额外减震平台；
— 采用偏振滤镜，避免金属线产生刺目高光。

这让我想起《三体》中“古筝行动”描述纳米丝的句子：极细的线却割裂巨轮。金线虽软，却在绝对零度下化身量子世界的琴弦。

---

未来高清图会是什么样？

谷歌在2024年4月公布了搭载105个物理量子比特的「Willow」原型机，官方渲染图首次采用8K体素渲染+光线追踪，能看到单个量子比特在超导态与基态切换时发出的极微弱光致发光。

我预计在2026年，芯片级红外摄影会把量子比特相干振荡转换为灰度动态图，届时“运算过程”本身就能被肉眼所见，真正的“计算美学”时代由此开启。
