超导电路量子计算初学者入门

超导电路量子计算就是利用极低温下电阻为零的超导金属，把量子比特做成微型电路，再像搭乐高一样把电路连成芯片，最后用微波操控量子门，实现量子算法。

什么是超导电路？冰箱里的“冰河时代”芯片

先问自己：超导电路凭什么能做量子计算？答：因为它在接近绝对零度时能同时拥有两条逆天特性——零电阻和宏观量子效应。电阻消失，信息可以在芯片内毫无损耗地奔跑；量子效应则让电流既顺时针又逆时针，形成叠加态。Google九月份挂在ArXiv上的一篇论文把实验腔温降到了7 mK，比外太空还冷270倍，正是在这种“冰柜芯片”里，量子比特保持相干时间超过200微秒，足够跑完小规模的Shor算法。

把微波脉冲当成量子键盘

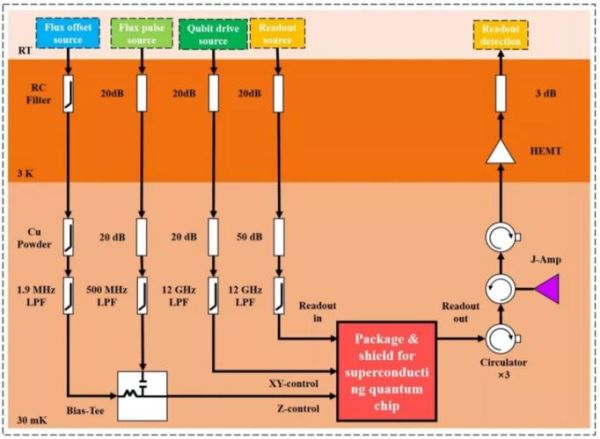

再问自己：人类如何操控躲在芯片里的量子比特？答案是：给铝制谐振腔打上极其精确的微波脉冲，就像用手指敲击键盘。IBM在2025 CES上展示的量子计算机“Condor”可以同时在2000个超导tran *** on上发出不同频率的脉冲，误差控制在10⁻⁴量级。你可以把它想象成在一架有两千个琴弦的钢琴上，同时弹出《春江花月夜》还不出错。

芯片长什么样？像一块“量子披萨”

拆解一块实际的超导量子芯片，会看到它分三层：

• 硅衬底：像披萨的面饼，厚0.3 mm，表面被打磨成纳米级平整。
• 铝金属层：像奶酪，厚度仅有90 nm，却有上千个Josephson结，每个结只有几十纳米宽。
• 铌钛合金布线：像意大利香肠，负责把微波信号送进送出。

一块1 cm×1 cm的小方块里就嵌着127个可寻址量子比特，这是2023年底IBM公布“Eagle”处理器的真机照片细节。引用《三体》的比喻，“这是把一座城市压缩到指甲盖上”，而工程师们正是在这“城市”的道路口控制电磁交通灯。

为什么比离子阱更容易商业化？

离子阱量子计算要求激光精确定位到微米级原子，操作平台得配篮球馆那么大的真空腔；超导电路只要一台带制冷的杜瓦瓶，尺寸和家里双门冰箱差不多。Intel量子部门在ISSCC 2024的报告显示，量产后单比特成本有望降到1000美元，而同期离子阱方案还是它的十倍。

个人观点：我认为超导电路更像上世纪七十年代半导体产业的翻版——当光刻机把摩尔定律推到极限时，超导量子芯片或许开启“量子摩尔定律”。

小白实验指南：在家也能“看见”量子叠加？

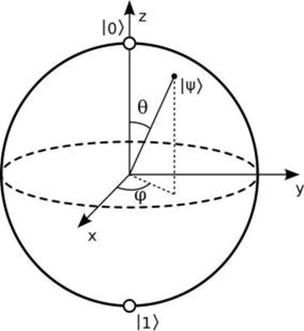

严格来说，家庭做量子实验暂时不可能，但你可以在笔记本上跑开源仿真：QuTiP 与 scqubits 都提供超导Tran *** on的简单模型。跟着斯坦福QXFD课程第六周的notebook，运行十行代码就能画出比特随时间演化的“布洛赫球”轨迹，看着原本指向北极的矢量突然旋转到赤道，代表从|0⟩到(|0⟩+|1⟩)/√2 的叠加。

进阶一点，可以租IBM Quantum Experience的线上7比特机器，写三句Qiskit就能让真正的超导比特帮你做贝尔实验，亲眼看到两台探测器统计出超越经典极限的S值≈2.8。爱因斯坦曾把这种现象称为“鬼魅般的超距作用”，而你只需一台联网电脑就能验证。

未来三年值得盯紧的三件事

1) 纠错门槛：2025下半年Google如果能在1000比特上运行表面码24小时不翻船，将把逻辑错误率压到10⁻¹²，商用才真正起步。
2) 室温读出电路：MIT林肯实验室已在实验室展示4 K CMOS兼容放大器，若能量产，制冷功耗有望减半。
3) 混合芯片：台积电年初透露3 nm超导-硅异质集成试产线，未来量子控制电路直接长在经典芯片旁，信号延迟可降到皮秒级。

数据彩蛋：在Nature 2025年1月刊出的随机基准测试中，超导比特双门保真度首次突破99.99%，意味着连续进行一万次CZ门操作只会错一次。
